粘土砂是以粘土為粘結劑配置的型（芯）砂。實現砂處理過程機械化是鑄造生產的一個重要組成部分。

　　設備簡介

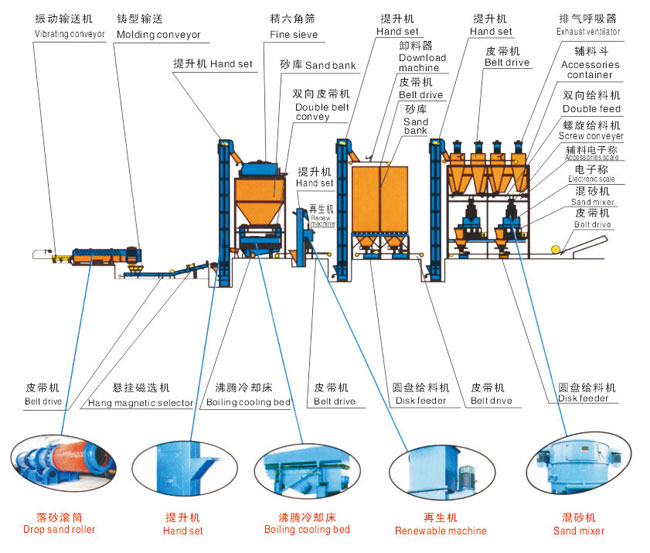

　　振動輸送機、鑄型輸送、皮帶機、懸掛磁選機、提升機、精六角篩、砂庫、雙向皮帶機、沸騰冷卻床、提升機、再生機、皮帶機、提升機、卸料器、皮帶機、砂庫、圓盤給料機、皮帶機、提升機、皮帶機、排氣呼吸器、輔料斗、雙向給料機、螺旋給料機、輔料電子秤混砂機、皮帶機、圓盤給料機。

　　設備用途

　　型芯砂制備的好壞直接影響鑄造生產的質量和產量的提高以及成本的降低；由于砂處理工藝過程復雜，粘土砂處理和運輸工作量非常大，而且環境十分惡劣，所以說砂處理過程機械化是鑄造生產的重要組成部分。砂處理工部的主要任務是為造型制芯工部提供合格的型砂和芯砂。

　　工作流程

　　該生產線是渦流離心式的機械再生裝置。舊砂通過定量裝置落高速旋轉的再生盤上，在離心力作用下拋向四周的耐磨環，砂粒與耐磨環之間及砂粒之間的相互反復摩擦與碰撞，使砂粒表面的粘結膜被去除，再生后的砂從耐磨環和再生盤間落下，同時，和再生盤同處一軸的風機向上鼓風，形成強氣流對下落的砂子沸騰、風選、去粘結膜和灰塵，得到滿足工藝要求的再生砂。舊砂處理后死粘土含量低、新砂加入量少、混制后型砂濕壓強度高、流動性透氣性好。
